Mobiler Einrollwagen

Der Einrollwagen für das Messsystem SERAS mobil wurde entwickelt, um die Messachsen komfortabler und sicherer speziell in Gleisgruben und aufgeständerten Gleisanlagen einsetzen zu können. Dabei ist es möglich das die Messachsen durch nur eine Person ohne Mühe installiert werden können.

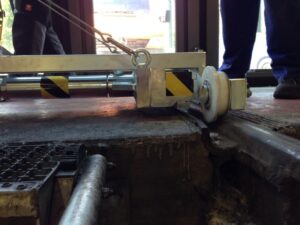

Einrollwagen1

Der Wagen ist für unterschiedliche Spurweiten konzipiert und die elektrische Hubvorrichtung wird über einen 12V Akku angetrieben. Für den Transport lässt sich der Wagen in drei Teile (2 Gleisachsen und eine Hubachse) zerlegen und kann so ohne Probleme in einem Transporter mitgeführt werden, oder nach Abschluss der Arbeiten zerlegt gelagert werden.

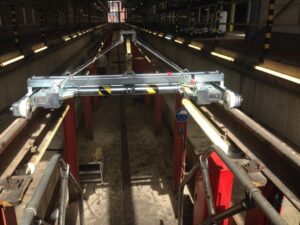

Einrollwagen2

Zum Einsetzen der Messachsen im Gleis werden diese auf einer ebenen Fläche zusammengebaut. Im Anschluss wird der Einrollwagen über die Achse gefahren und die Zugseile an den Transportösen der Messachse befestigt. Die Achse kann nun angehoben werden und der Wagen wird auf dem Gleis zur Messposition geschoben.

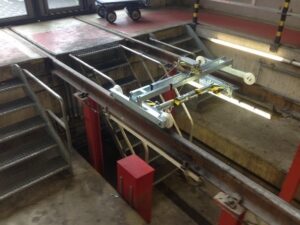

Einrollwagen3

Am Messort angekommen wird die Messachse auf dem Schienenfuß abgelegt und zwischen den Gleisen verspannt. Da der Wagen die Achsen relativ hoch anheben kann ist es auch möglich mit einer weiteren Messachse über eine bereits installierte Achse hinwegzufahren.

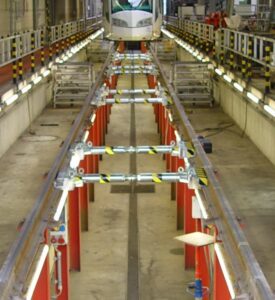

Einrollwagen4

Nachdem alle Achsen eingelegt sind, kann die Anlage verkabelt werden und ist Messbereit. Zum Entfernen der Anlage aus der Gleisanlage verfährt man in umgekehrter Reihenfolge. Durch diesen Hilfswagen ist es möglich eine komplette Messanlage durch nur eine Person zu installieren.

Technische Daten

Masse20kg
Akku-Betrieb12V
Tragfähigkeit300kg
Spurweitenkeine Einschränkungen
